作为一家专注于变频技术研发与制造的企业，杭州三科变频技术有限公司始终关注工业现场的实际需求。在金属线材加工行业，拉丝机的运行稳定性直接决定着产品的合格率和生产效率。我们在与众多设备厂商和终端用户的交流中发现，拉丝机对变频器的核心诉求集中在三点：低速力矩要足、同步精度要高、连续运行要稳 。

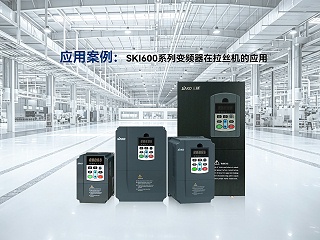

基于这一认识，我们推出了SKI600系列高性能重载矢量变频器，并在直列式拉丝机上完成了多场景应用验证。本文从产品设计出发，介绍SKI600如何应对拉丝机的传动挑战。

一、我们对拉丝机工艺的理解

直列式拉丝机通过多级模具将粗金属线材逐级拉细，整个过程分为放线、拉拔、收卷三个阶段。每个阶段对传动系统的要求各不相同：

• 放线阶段：线材承受较大张力，通常采用被动放线方式，需要电机在低速时输出稳定力矩，避免线材抖动；
• 拉拔阶段：每一级由独立电机驱动，各级之间必须保持精确的速度比例，速度偏差会直接导致张力波动，引发松丝或断线；
• 收卷阶段：成品线材需整齐缠绕在线盘上，随着卷径增大，电机转速需自动降低以维持恒线速，同时保持张力恒定。

这三个阶段的共同特点是：负载变化快、对动态响应敏感、长时间连续运行。因此，变频器不仅要有足够的转矩输出能力，还要有精准的速度控制和完善的保护机制。

二、SKI600的设计思路

针对拉丝机的工艺特点，我们在SKI600的设计上重点强化了以下几个方面：

1. 高性能矢量控制平台

SKI600采用TI新一代高速电机控制专用DSP，搭载三核处理技术平台，确保复杂的矢量控制算法能够实时、准确地运算。在无PG矢量控制模式下，产品关键性能如下：

这些指标意味着：拉丝机在低速穿模时能够获得充足的起动转矩，在高速拉拔时能够保持稳定的转速精度，在负载突变时能够快速响应，减少张力波动。

2. 重载型硬件设计

拉丝机属于重载设备，拉拔过程中经常出现短时过载冲击。SKI600全系列采用集成IGBT模块，G型机（恒转矩重载型）的过载能力达到：

• 110%额定电流长期运行
• 150%额定电流持续1分钟
• 180%额定电流持续5秒

同时，我们设计了宽电压输入范围：三相380V机型允许320V~460V波动，单相220V机型允许160V~260V波动，并具备输出电压自动稳压（AVR）和欠压抑制功能，以适应工业现场复杂的电网环境。。

3. 丰富的控制与通讯功能

为了方便系统集成，SKI600在功能配置上做了充分考虑：

• 内置PID控制器：可预置频率，直接接入摆杆电位器或张力传感器信号（010V / 020mA），构成张力闭环；
• 16段可编程多段速：支持摆频运行，可预设不同线材规格的工艺参数，切换品种时直接调用；
• 标准RS485通讯：支持MODBUS RTU/ASCII协议，可与PLC、触摸屏组网，实现集中控制和状态监控；
• 灵活的输入输出端子：2路OC输出、1路故障继电器输出（TA/TB/TC，16种功能可选）、2路模拟量输出（020mA或010V可设），满足断线检测、多段速切换、状态输出等多种需求；
• 多种制动方式：支持能耗制动、直流制动、磁通制动，加减速时间0.1s~3600min连续可设定，S型和直线型曲线可选，确保启停平稳；
• 转速追踪再启动：可实现运转中电机的平滑再启动及瞬停再启动，减少电网波动造成的停机。

4. 完善的保护机制

SKI600具备全方位的过流、过压、过载抑制及失速防止功能，全程电流闭环控制避免电流冲击。保护功能覆盖过电流、过电压、欠压、模块故障、过热、短路、输入输出缺相、电机参数调谐异常、内部存储器故障等。操作面板可记录最近六次故障信息及故障瞬间的运行参数，便于现场排查。

三、拉丝机应用方案

系统配置

在直列式拉丝机上，我们推荐如下配置：

控制逻辑

1. 同步运行：拉丝主机运行后，将输出频率通过模拟量或RS485通讯传递给各级变频器，作为速度给定，实现多级同步；
2. 恒张力收卷：收卷变频器同时接收摆杆反馈的张力信号，经内部PID运算后对速度给定进行微调，随着卷径增大自动降低转速，维持恒线速收卷；
3. 断线保护：断线检测信号接入变频器多功能数字输入端子，触发后按设定方式停机，防止线材缠绕；
4. 集中监控：所有变频器通过RS485总线接入PLC或触摸屏，实现参数设定、运行状态读取和故障报警。

调试流程

我们建议用户按以下步骤进行调试：

1. 输入电机铭牌参数，执行电机参数自整定，获取准确的电机模型；
2. 选择无PG矢量控制模式，根据机械惯量设定加减速时间（推荐S型曲线）；
3. 配置各级变频器的频率给定来源，验证同步运行；
4. 接入摆杆反馈信号，从低比例增益开始逐步调试PID参数，直至张力稳定；
5. 配置断线检测、故障输出等保护逻辑，完成联调。

四、SKI600主要技术规格

五、客户价值

在拉丝机应用中，SKI600为客户带来的价值是实实在在的：

• 降低断线率：0.5Hz下180%的起动转矩和≤20ms的转矩响应，使穿模启动和负载变化时运行更平稳，减少因力矩不足或张力波动导致的断线；
• 提升成品质量：≤±0.2%的稳态转速精度保障了多级同步的准确性，线材张力均匀，线径一致性好；
• 减少非计划停机：宽电压设计、欠压抑制、转速追踪再启动和完善的保护功能，使设备在复杂电网环境下仍能连续运行；
• 降低调试难度：电机参数自整定、丰富的端子功能和标准通讯接口，缩短了设备调试周期，也便于后期维护和工艺切换。

结语

拉丝机的稳定运行，依赖于每一级传动的精确配合。三科SKI600系列变频器以扎实的转矩输出、精准的矢量控制和完善的功能配置，为直列式拉丝机提供了一套成熟、可靠的传动方案。

杭州三科变频技术有限公司将继续深耕变频技术，倾听客户需求，不断优化产品性能，为金属加工及更多工业领域的客户提供优质的产品与技术服务。
